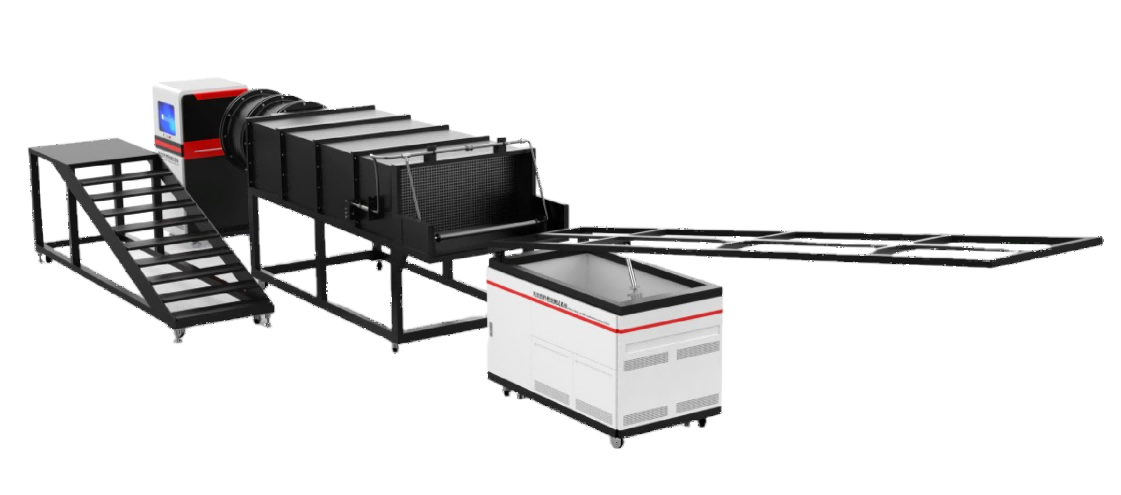

光伏组件燃烧测试系统
一、描述
光伏组件燃烧测试系统是在模拟真实条件下来评估屋顶及组件的耐火性能的仪器，在A1.82m、B 2.4m和C 3.9m情况下评定试样的等级A~C级。同时可应用于光伏电池组件阻燃性能测试使用。
二、关键性能参数
项目 | 参数要求 |
控制系统 | 工业级PLC+windows |
操作界面 | 彩色12寸触摸屏，中英文切换 |
胶合板屋顶覆盖材料 | 尺寸为:1,300mm宽;1,000mm深;1200mm高 |
主框架用于支撑测试支架，耐腐蚀钢结构 | 尺寸为：2600mm（L）×1400mm（D）×1473mm（H），角度可调节，试验时测试平台的倾斜度应为127 mm/300 mm；或使用建筑屋顶材料生产商推荐的最大倾斜度，但不超过127mm/300mm，平台长度可拓展； |
耐高温不燃板组件 | 厚度≥12mm，安装在不锈钢框架上，模拟屋檐和檐口，将火焰从燃烧器延展至试样；尺寸为：335mm（W）× 2130mm（D）×584mm（H） |
风机 | 可调节风速，最小风量为800 m³/min |
管道 | 独立的抽风管道，可从实验室外部抽取空气 |
调节模块 | 采用不锈钢材质，可精准调节风量分配，确保气流均匀稳定；调节器与风道无缝对接，防止漏风，提升整体通风效率；配备刻度标识。 |
集烟罩 | 烟气收集装置，不锈钢材质，厚度2.0mm，底口3500mm×3500 mm，锥形罩，总高≥1000mm。 |
排烟管道 | 不锈钢排烟管道 |
气体燃烧器 | （用于间歇施火、火焰传播和飞火试验），1.12m长，公称直径50mm，直径60.3mm，在朝着测试板的一边有一个12.7 mm宽、0.91m长的狭缝 |
自动调节气体流速 | 提供A、B、C三种燃烧等级 |
温度 | （880±10）℃可调节 |
温度测量系统 | 热电偶采用K型铠装热电偶，外径不低于1.5mm，量程（0～1 200）℃ , 分辨率0.1℃; |
打印 | 微型打印机 |
三、执行标准
严格遵循GB/T 46980-2025、IEC 61730-2 2023、UL 790标准要求
四，应用领域
光伏产业：这是该设备最核心的应用领域，光伏组件生产企业会使用该系统对产品进行出厂防火检测，第三方检测认证机构也依靠它完成光伏组件的防火性能评级，满足行业规范对光伏组件燃烧性能的强制要求。
建筑材料检测行业：由于光伏组件广泛应用于建筑屋顶、光伏建筑一体化（BIPV）场景，该设备也可用于建筑屋顶材料、外墙防火材料的燃烧性能测试，服务建筑材料的防火安全检测需求。
消防检验与认证行业：该设备是执行GB/T 46980—2025等国内外防火测试标准的专用仪器，消防检测、产品认证机构会使用它完成光伏及相关建材的防火性能验证与等级评定，为消防监督和工程验收提供数据支撑。
科研领域：在材料科学、消防安全、新能源技术等科研方向中，该仪器可用于新型阻燃光伏材料、防火建材的燃烧性能研究，为新材料研发提供测试数据
五，配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
